Wechselstrommessbrücken

Kompendium > Maxwell-Wien-Brücke > Abgleich mit C₄↔R₂ (Bild 12)

Gleichung (64) führt nun zur Ausgangsgleichung
	(65)

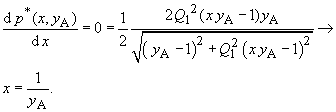

Von einem Startwert in der Nähe des Abgleichs (z. B. 0,9 x_A 1,1; 0,9 y_A 1,1) sollen die Schritte bis zum Abgleich mit x = 1, y = 1, p(1, 1) = 0 betrachtet werden: Beginnt man den Abgleich mit dem Wert y_Aund ändert x, ist zu untersuchen
	(66)

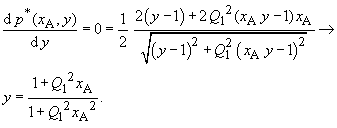

Beginnt man den Abgleich mit dem Wert x_A und ändert y, ist zu untersuchen
	(67)
Einige Beispiele sollen die Ergebnisse der Gleichungen (66), (67) verdeutlichen: Q₁ = 10 y_A = 0,90: x = 1,11; y = 0,90; x = 1,11... x_A = 0,90: y = 1,11; x = 0,90... Die Vergleichsbrücke ist für Messobjekte mit Q₁ > 1 ungeeignet. Q₁ = 0,1 y_A = 0,90: x = 1,11; y = 1; x = 1 x_A = 0,90: y = 1; x = 1 Die gute Konvergenz der Brückenanordnung für Messobjekte mit Q₁ < 1 wird eindrucksvoll bestätigt.
