Kompendium > Gegeninduktivitätsmessbrücke (Bild 5)

Diagonalspannung

Zur Berechnung der Diagonalspannung werden zuerst die Zweigströme im Zweig 1-2-3 und im Zweig 1-4-3 berechnet (Bild 5):
(75)

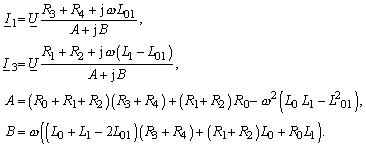

Umordnen und Auflösen nach den Zweigströmen liefert:
(76)

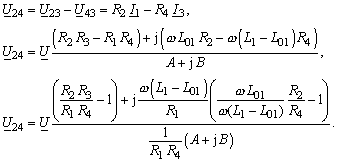

Für die Diagonalspannung folgt nun:
(77)
