Aufgabe 2.14

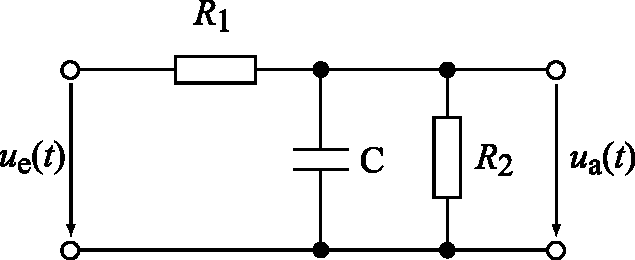

Berechnen Sie die Ausgangsspannung u_a(t), wenn die Eingangsspannung u_e(t) den dargestellten Verlauf hat. Berechnen und zeichnen Sie u_a(t) für T = 6 ms, 24 ms, 60 ms, 120 ms.

Parameter der Schaltung: R1  = 200 Ω, R2  = 300 Ω, C = 100 µF
